加工中心培训-快速校正找圆心的方法

作者: 上海泉威 来源: 日期: 2023-05-26 10:14:13

摘要: 圆形工件快速校正找圆心的方法

加工中心加工圆形工件快速校正找圆心的方法

    第一步把操作改为手动或手轮模式,再把刀柄装入主轴上,刀柄螺母手工锁紧防止校圆刀柄转动时脱落。

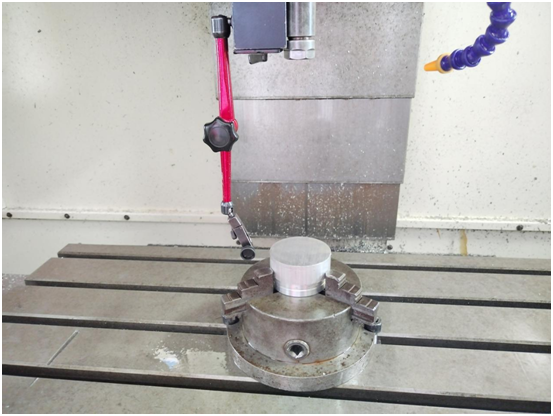

    第二步调整磁力表座,把磁力表座旋钮朝下,水平磁力面与刀柄外圆夹角处端面进行磁力固定,V型磁力面与刀柄外圆进行磁力固定,然后检查表座是否固定牢固防止校正时表座摆动。


    第三步表座固定杆松开接近圆型毛坯轻微锁紧,进行转动粗校整(注意转动时不要手碰表座,用手指扣动刀柄与主轴的固定U型槽位置,防止转动过程中表座移动,产生校正误差较大)。

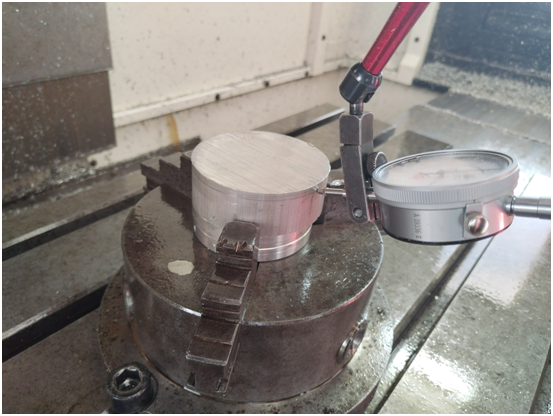

    第四步粗校正过后Z轴抬起一定的高度,装上百分表后,表座固定杆松开百分表大概倾斜45°左右,因防止百分表或表座固定杆与卡爪发生干涉,避免出现百分表的损坏现象,然后锁紧表座固定杆以及百分表,进行检查确认各项部件是否能够进行打表校正。

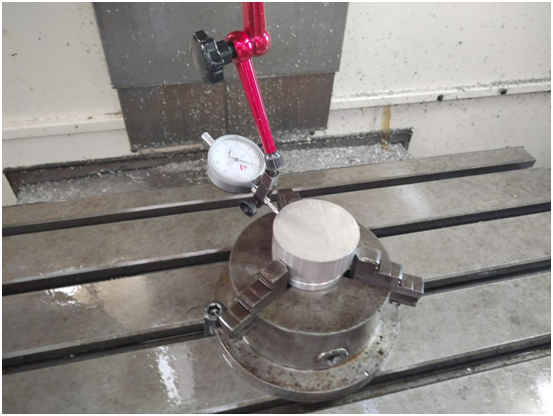

    第五步转动主轴精校正X Y轴坐标圆心位置(转动时注意事项与第三步注意事项一致)。

这样在我们在加工中心上圆形工件的圆心就校正好了
